相信大家在購買立式?jīng)_擊式破碎機的時候，都會先了解一下，這個設備具有什么樣的結構組成，而且這些結構都有什么特征作用。為了方便大家購買機械的時候能更好的做出選擇，買到比較符合自己使用的設備，下面我們就這兩方面進行分析：

一、立式?jīng)_擊式破碎機結構組成

立式?jīng)_擊破碎機結構組成包括：電動機、傳動裝置、主軸總成、葉輪、給料斗、分料器、渦動破碎腔、底座、潤滑裝置等幾部分組成。

（1）傳動裝置： 采用雙電機驅動的帶傳動機構，雙電機驅動的兩臺電機分別安裝在主軸總成的兩側，兩電機帶輪用傳動帶與主軸帶輪相連，使主軸兩側受力平衡，不產生附加力矩。

（2）主軸總成：主軸總成安裝在底座上，用以傳遞電動機由V帶傳來的動力及支承葉輪旋轉運動。

（3）葉輪：葉輪結構為一空心圓柱體，安裝在主軸總成上端軸頭上，用圓錐套和鍵聯接傳遞轉矩，并高速旋轉。

（4）給料斗：給料斗的結構為一倒立的棱臺體，進料口設置耐磨環，從給料設備的來料經給料斗進入破碎機。

（5）分料器：分料器安裝在渦動破碎腔上部，其作用是將給料斗來料進行分流，使一部分物料由中心入料管直接進入葉輪被逐漸加速到較高速度拋射出去，使一部分物料從中心管的外側，旁路進入渦動破碎腔內葉輪的外側，被從葉輪拋射出來的高速物料沖擊破碎，不增加動能消耗，增大生產能力，提高破碎效果。

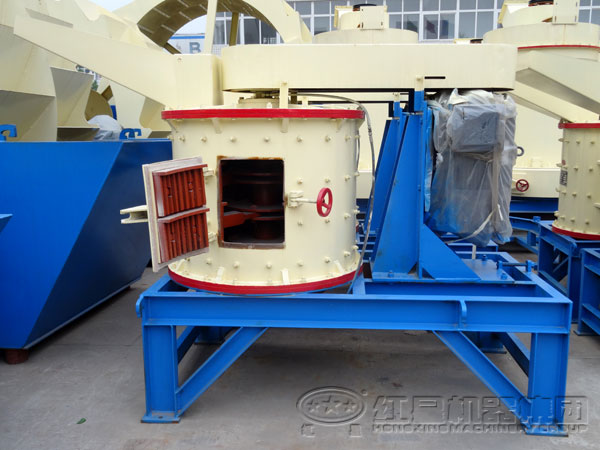

（6）渦動破碎腔：渦動破碎腔的結構為上、下兩段圓柱體組成的環形空間，下圓柱體的上下蓋板上開兩個孔，上部接上圓柱體，下部接出料口。

二、立式?jīng)_擊式破碎機結構特點

立式?jīng)_擊式破碎機的產品的粒型好且呈立方形，針片狀少，且結構簡單、耗能少，因此常用作對骨料要求較高的路基路面的末級破碎，或建材、化工、冶金等工業的細碎作業。

1）物料與物料直接碰撞， 從而使物料所獲得的能量只在物料之間進行傳遞與轉換，因此大大提高了能量利用率，同時也大大降低了設備的磨損程度，從而延長設備的使用壽命。

2）對于給定的物料，生產能力由電機功率、轉子直徑、轉子轉速及入料的粒度來控制。

3）可通過改變?nèi)肓狭６燃皩?shí)現自動化控制來提高立式?jīng)_擊式破碎機的工作性能。

4）其破碎濕性和粘性物料的能力明顯高于其他破碎設備?？捎糜谄扑闈裥院驼承晕锪?，同時使物料通過的間隙較大，在破碎區域內物料能暢通無阻。
